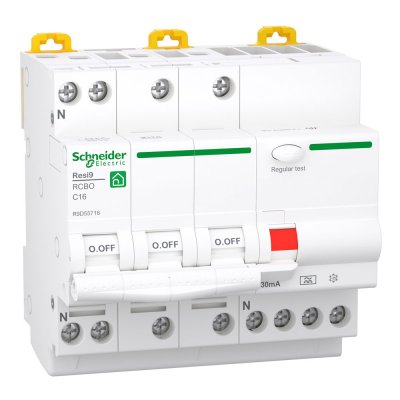

Resi9 Personskyddsbrytare 3P+N C16A 30mA A

Schneider Resi9 Personskyddsbrytare 3P+N C16A 30mA A

Denna Resi9-produkt är en normmonterad jordfelsbrytare med kortslutnings och överströmsskydd (RCBO).

Det är en 3P+N-brytare med 3 skyddade poler, 16A In märkström och utlösningskurva C. Jordfelsskyddsklassen är A-typ med en känslighet på 30mA.

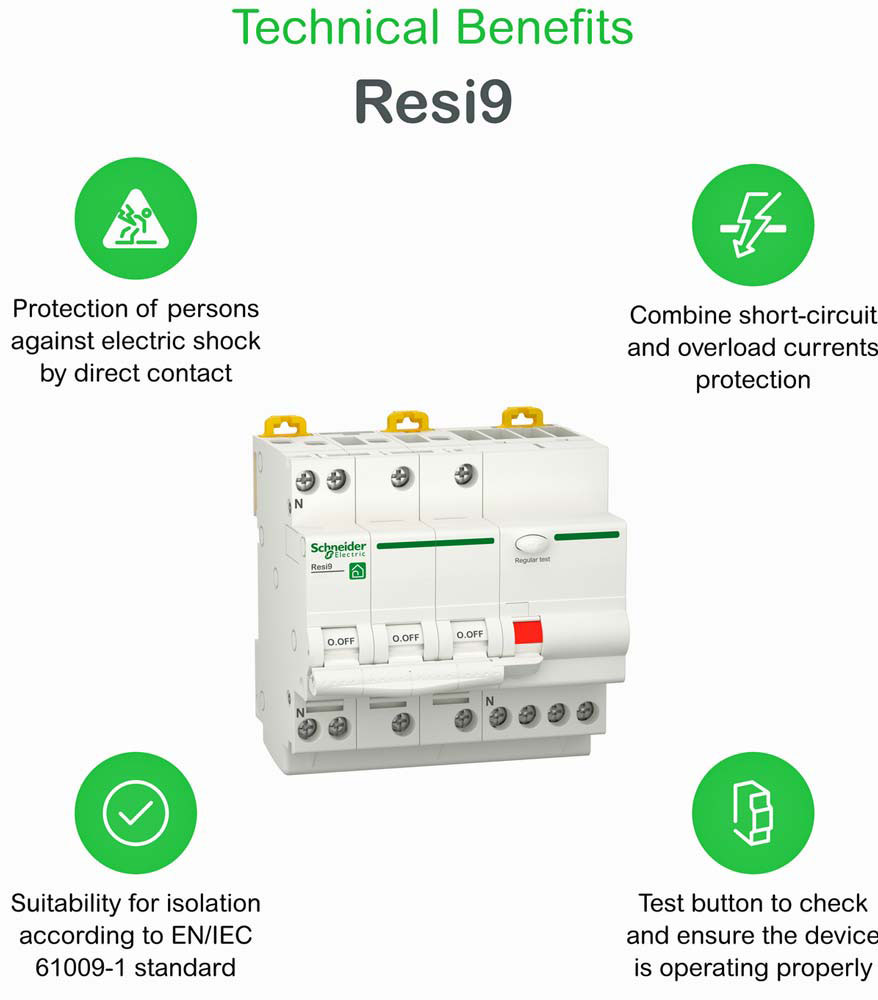

Denna produkt skyddar mot kortslutning, kabelöverbelastning, elektriska stötar genom indirekt kontakt och brandrisker. Det ger en säker och pålitlig lösning för kommersiella och industriella applikationer med hög brytkapacitet.

Denna produkt uppfyller standarderna EN/IEC 61009-2-1 och EN/IEC 61009-1. Den elektriska uthålligheten är upp till 7 500 cykler och den mekaniska uthålligheten är upp till 20 000 cykler. Denna effektbrytare har kontaktlägesindikator och har även PÅ/AV-indikering i vippan.

Teknisk data

• Typ: R9D55716
• SEG: 2165361
• EAN: 3606481905246
• Serie: Resi9
• Antal poler (totalt): 4
• Antal avsäkrade poler: 3
• Märkström: 16 A
• Nominell felström: 0.03 A (30mA)
• Utlösningskarakteristik: C
• Läckströmstyp: A
• Märkspänning: 400 V
• Frekvens: 50 Hz
• Spänningstyp: AC
• Bredd i antal modulmellanrum: 5
• Nominell kortslutningskapacitet (EN 61009): 6 kA
• Nominell kortslutningskapacitet lcn (EN 61009-1): 6 kA
• Kapslingsklass (IP): IP20
• Överspänningskategori: 3
• Parallell omkoppling neutralledare: Ja
• Överspänningsströmkapacitet: 0.25 kA
• Impulsskydd märkspänning Uimp: 4 kV
• Nominell isolationsspänning: 400 V
• Med förreglingsfunktion: Nej
• Avbrytskarakteristik: Ej fördröjd
• Anslutningsbar ledararea entrådigt: 1-16 mm²
• Anslutningsbar ledararea mångtrådig: 1-10 mm²
• Förlusteffekt: 10 W
• Inbyggnadsdjup: 43.5 mm
• Monteringsmetod: DIN-skena
