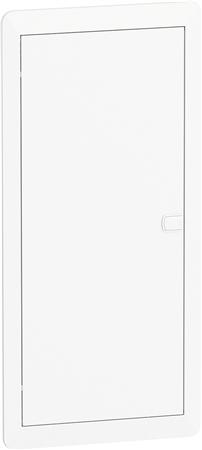

Schneider Normkapsling infälld Resi9 KV

Schneider Normkapsling infälld Resi9 KV

Den infällda kapslingen Pragma KV består av en infällandsdel i plast med dörr och ram i metall. Varje rad har 17 noll- och jordanslutningar.
Resi9 är en elcentral för infällt montage på massiva eller väggar med skivor som beklädnad. Kapslingen är för inomhusbruk, har 1 till 4 rader och har metalldörr, är konstruerad för eldistribution och multimedia för bostäder samt mindre kommersiella byggnader.

Installationen är enkel tack vare den styva grundkonstruktionen som ger ett stabilt montage.

Kabelgenomföringsplattor:
Två borttagbara kabelgenomföringsplattor upptill och nertill med förskurna knock-out som enkelt kan slås ut för att möjliggöra montage av rör, kablar (av olika diametrar) och olika typer av elkanaler.
Vid montering kan den tas bort så att installation av kablar och rör blir enkel.

Jord och nollplint:
Snabbanslutning ger en snabb och säker anslutning.
Monteras i ramen med snäppfastsättning.
De är konstruerade för solida eller flertrådiga ledare mellan 1,5 och 4 mm2.

Justerbar och vändbar ram:
Ramen kan justeras vertikalt upp till 15 mm för att kompensera variationer i ytskiktet.

Justerbar och vändbar dörr:
Den modernt designade dörren är justerbar och enkel att demontera/montera.
Dörren kan monteras vänster eller högerhängd.

Universal montageplatta:
För enkelt montage av multimediakomponenter.

Fördelar
Stabil och styv konstruktion ger en enkel installation.
Kabelgenomförningsplattorna är designade för en enkel installation av kablar och rör.
Generöst tilltagna kabelutrymmen upptill och nertill gör det enkelt att ansluta normapparaterna.
Justerbart utrymme för 12 eller 14 moduler per rad.
Universal montageplatta för multimedia.
För ökad åtkomlighet och möjlighet till pre-fabricering på verkstad kan varje del demonteras separat: Dörram, frontplåtar och chassi.
Infällnadsramen levereras med skyddskartong som förhindrar att betongvatten läcker in. Skyddskartongen är försedd med öppningar för att enkelt kunna demonteras.
Resi9 KV ger gott om plats för kablarna
