Mått på Schneider utpl kapslingarVariant | Artnr | Bredd mm | Höjd mm | Djup mm | |
1x13 | 2200826 | 252 | 250 | 108 | |
2x13 | 2200827 | 252 | 375 | 108 | |
3x13 | 2200828 | 252 | 500 | 108 | |
4x13 | 2200829 | 252 | 625 | 108 | |
1x18 | 2200830 | 357 | 250 | 108 | |
2x18 | 2200831 | 357 | 375 | 108 | |
3x18 | 2200841 | 357 | 500 | 108 | |
4x18 | 2200843 | 357 | 625 | 108 | |

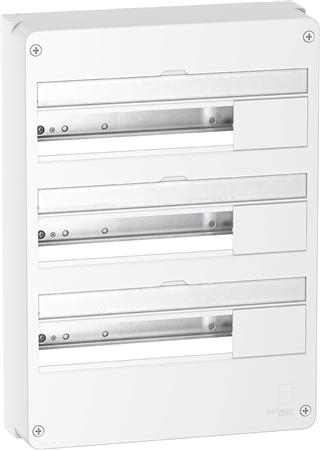

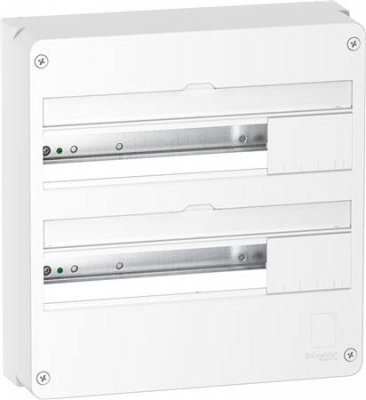

Schneider Normkapsling Resi9 CX utanpåliggande
Schneider Resi9 CX är Schneiders nyaste kapsling för utanpåliggande montage. Detta är en kapsling som är speciellt lämpad gruppcentral i bostäder, butiker kontor, osv. Som tillbehör till kapslingen finns dörr välj mellan vit eller transparent. En kapsling i proffskvalitet som känns mycket robust och genomtänkt i varje detalj. Lossningsbara snabbkopplingsbara plintar för noll och jord ledare.
Kapslingsserien Resi9 CX finns för utanpåliggande montage med 13 och 18 moduler/rad, 1-4 rader.
Bakom DIN skenorna, som enkelt kan tas bort, finns gott om utrymme som underlättar kabeldragning
och montage. De skruvlösa noll- och jordskenorna kan placeras antingen i övre eller undre delen av
kapslingen och kan kompletteras i efterhand.
Både 13 och 18 mod bredd har N och PE skenor enligt följande:
1 och 2 rad, 1 st N och 1 st PE med 15 anslutningar
3 och 4 rad, 2 st N med 15 anslutningar vardera
samt 1 st PE med 24 anslutningar.
Färg: Vit RAL 9003
Kapslingsklass: utan dörr IP30, med dörr IP40.
