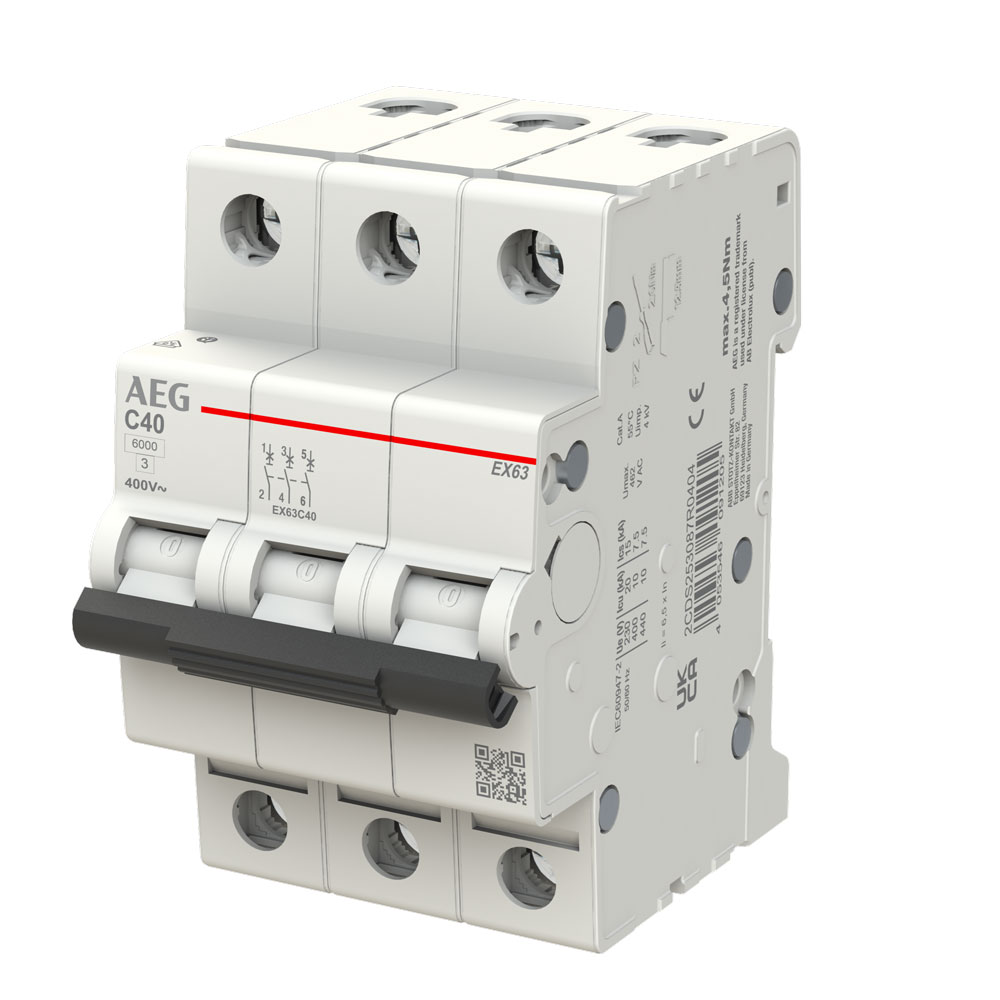

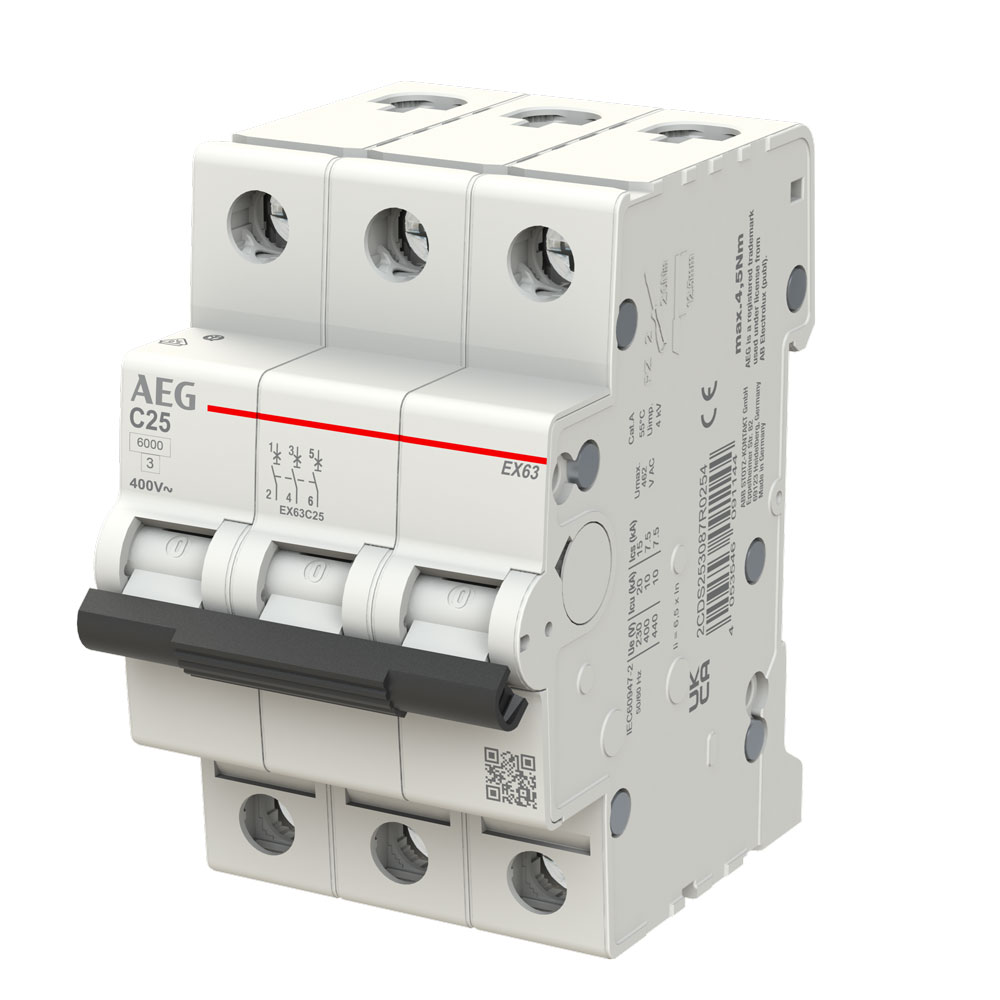

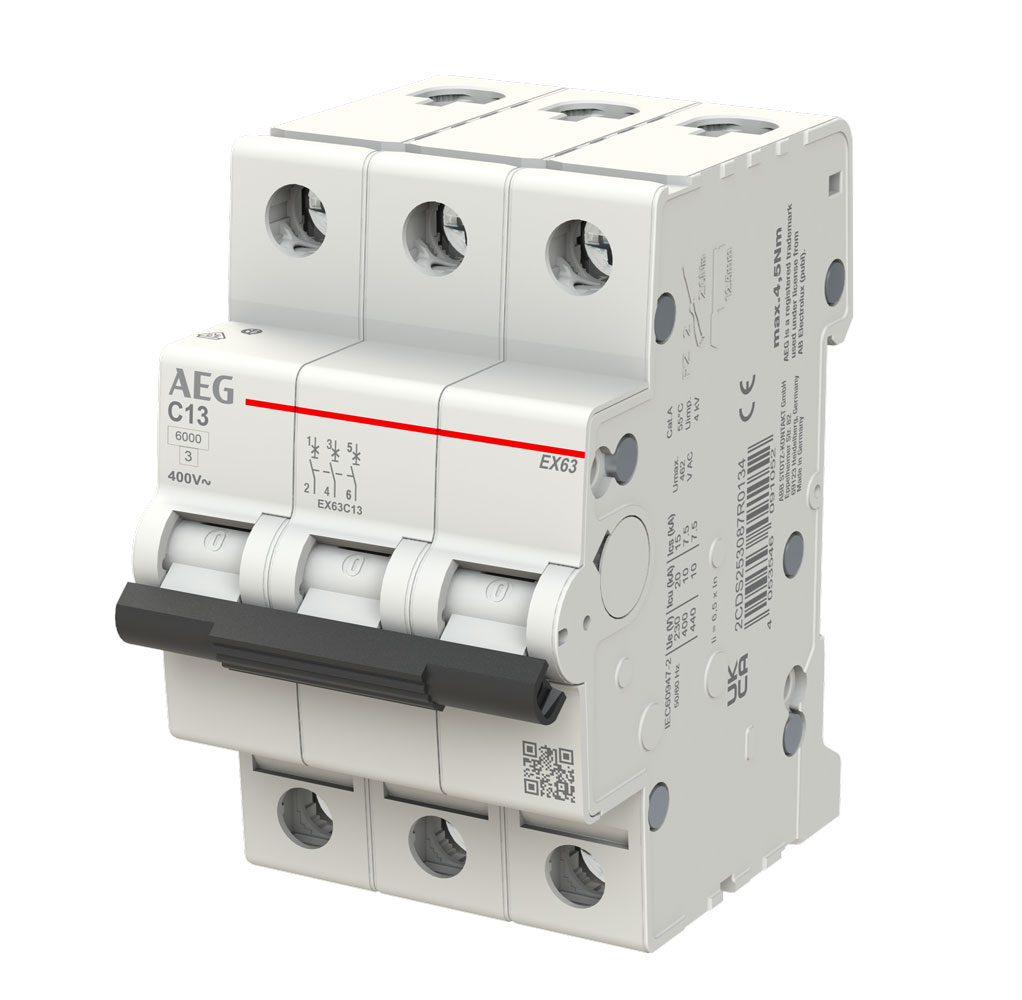

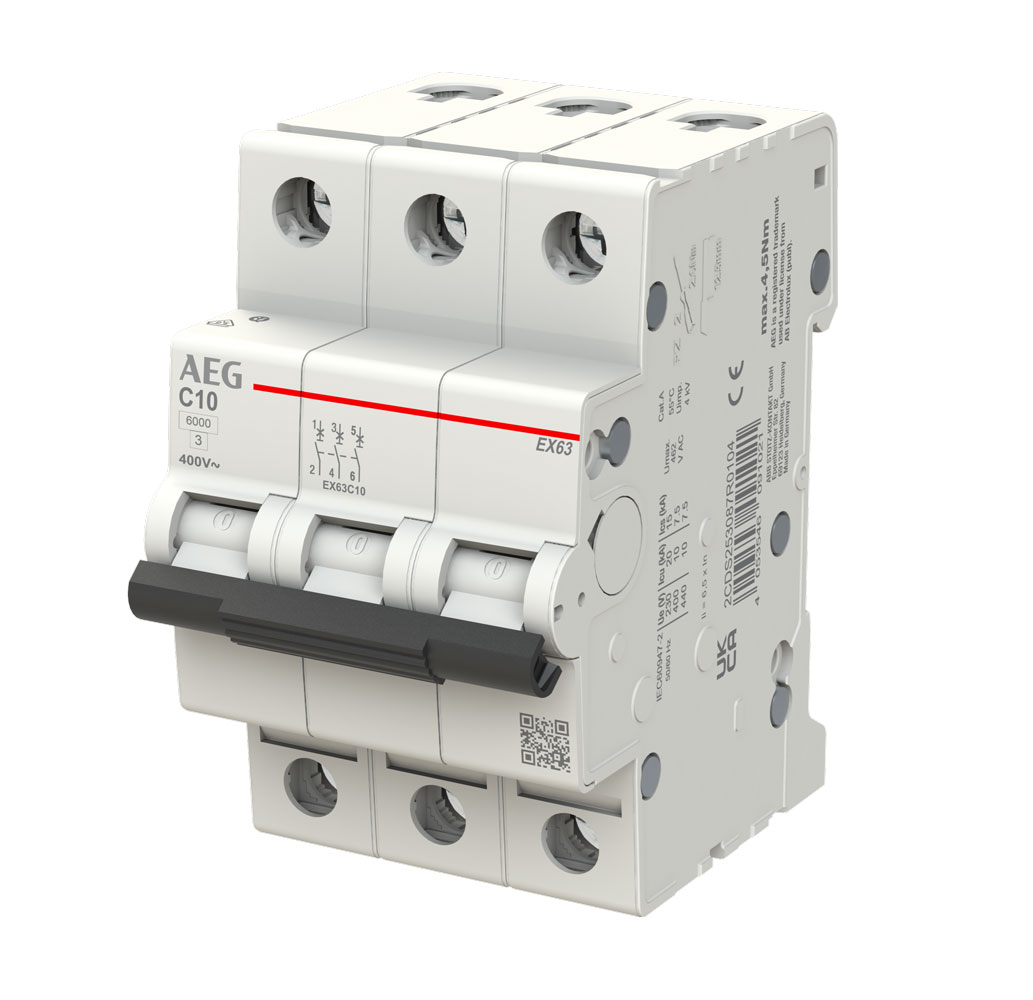

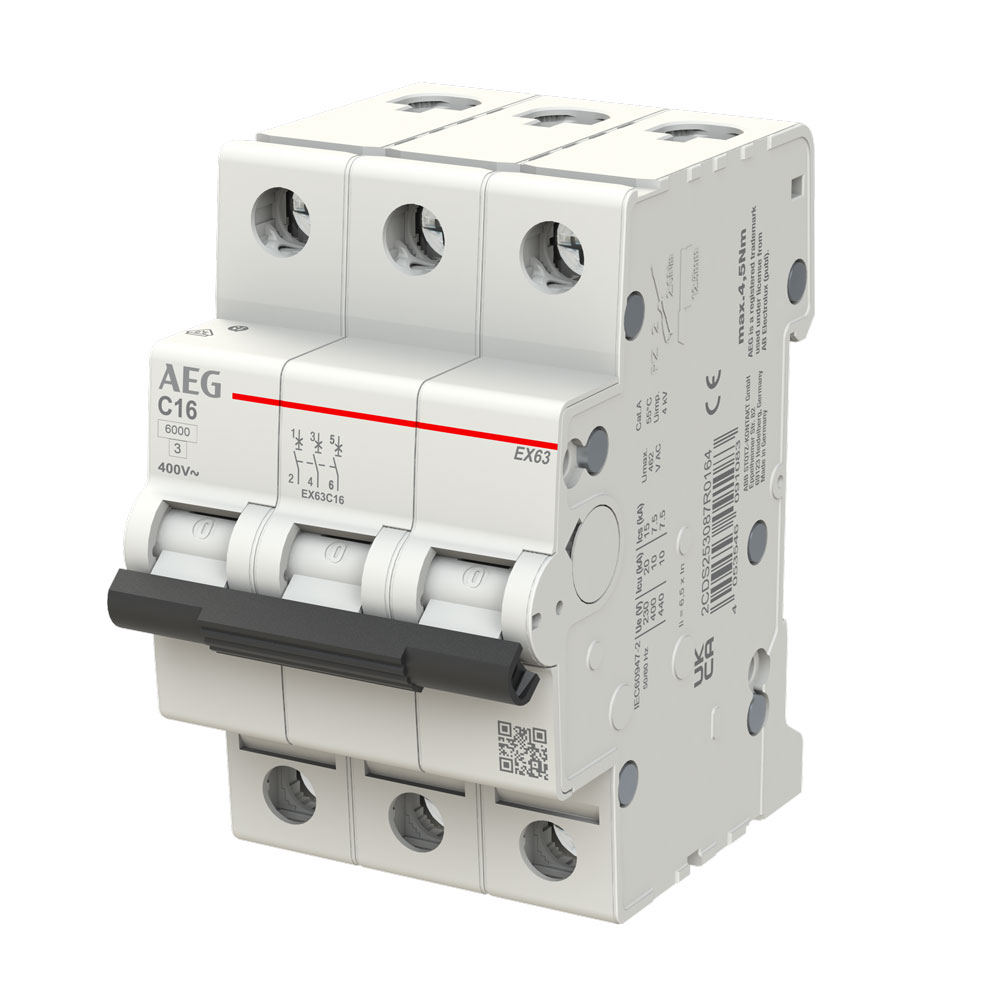

AEG Minibrytare EX63 C-kar 6kA 3-polig

AEG Minibrytare EX63 C-kar 6kA 3-polig

AEG:s Redline serie EX63 är en helt ny serie av minibrytare.

Tekniska data:
Isolationstestspänning: 50 / 60 Hz - 1000V min 2000V
Märkbrytförmåga (I_cu): 10 kA
Kontaktlägesgivare: ON / OFF
Energibegränsningsklass: 3
Antal poler: 3P
Number of Modular Spacings per DIN Rail: 3 (3 moduler)
Manöverdons typ: Toggle
Skruvklämma: Failsafe Biconnect Fork Bottom
Ställdon markering: Red ON / Green OFF
Rekommenderad skruvmejsel: Pozidriv 2
Anslutningskapacitet: Busbar Fork 10 / 16mm² mm²
Flexible with Ferrule 0.75 ... 25 mm²
Flexible 0.75 ... 35 mm²
Rigid 0.75 ... 35 mm²
Skalningslängd: 12.5 mm
Plinttyp: Skruv Terminal

Electrical

Utlösningskarakteristik: C (Trög)
Märkdriftspänning: acc. to IEC 60898-1 230/400 V AC
Märkisolationsspänning (U_i): Phase to Phase 440 V
Märkstötspänning (U_imp): 4 kV at 2000 m 5 kV at Sea Level 6.2 kV
Inspänning typ: AC
Märkkortslutningsbrytförmåga: 6 kA (230 / 400 V AC) 6 kA
Märkfrekvens (f): 50 / 60 Hz
Effektförlust: at Rated Operating Conditions per Pole 2 W
Överspänningskategori: III

Omgivningstemperatur luft: Operation -25 ... +55 °C

Bredd netto: 53 mm
Höjd netto: 88 mm
Djup netto: 69 mm
Nettovikt: 0.375 kg
Inbyggnadsdjup [mm] (t₂): 69 mm

Beställningsdata

Hel Förpackning 1 styck
Förpackning 1 st - bruttovikt: 0,4 kg
