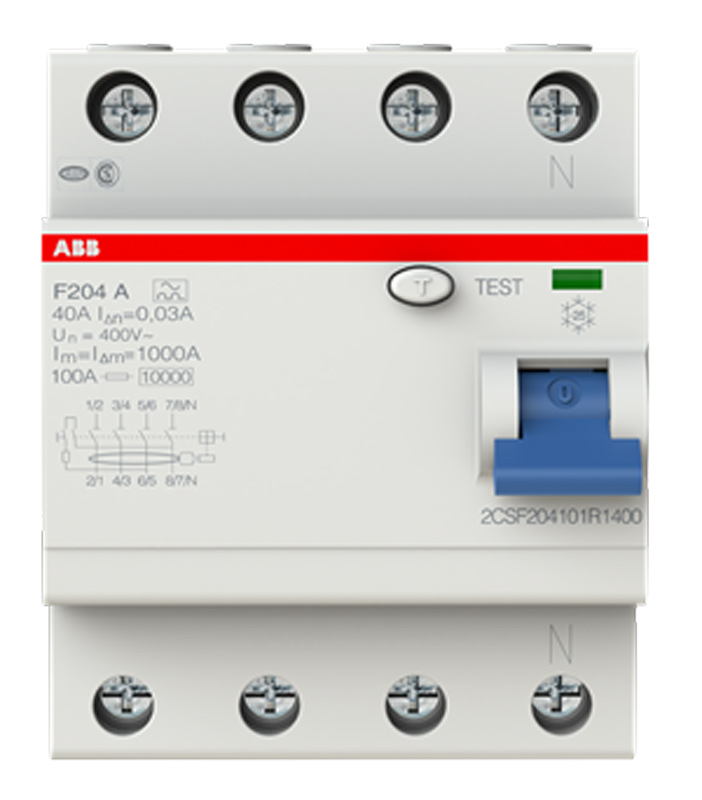

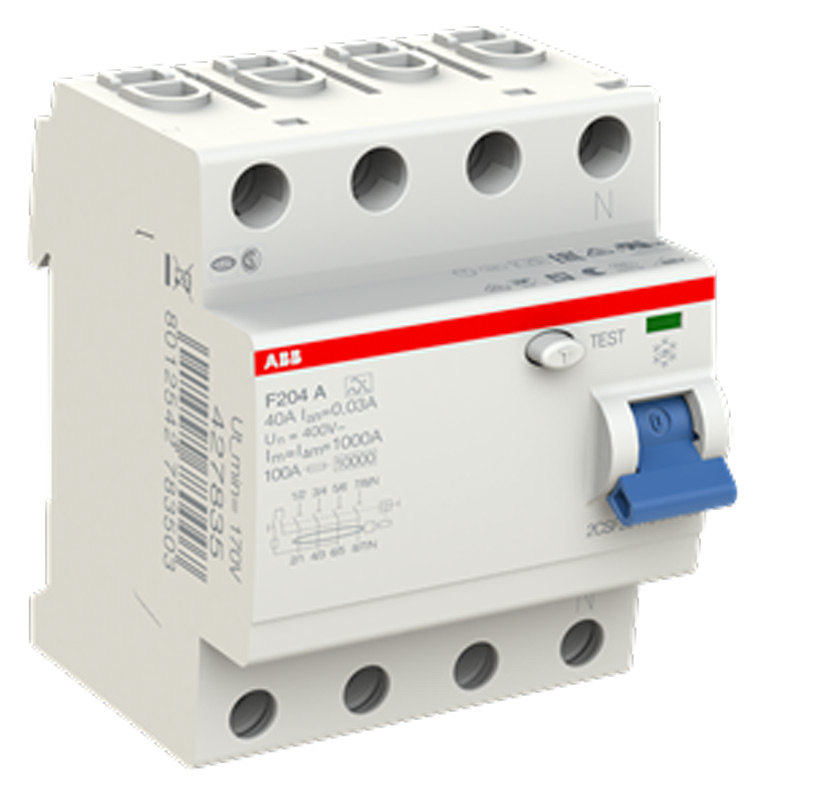

ABB Jfb F204 A 4-p 30mA 10KA nollanslutning höger sida

Jordfelsbrytare F204 A 4-polig, 40A/30mA, Typ A, högernolla

Jordfelsbrytarse F204 garanterar skydd för människor och anläggningar mot felström till jord. Ett stort erbjudande av vanliga momentana samt selektiva AC och A-typer kompletteras med vissa konfigurationer för speciella applikationer.

Teknisk data

• Standarder:  IEC/EN 61008, UL 1053
  Typ felström: A type
  Märkspänning [V] (U_r): 230/400 V
  Märkdriftspänning: 230 / 400 V AC
  Märkisolationsspänning (U_i): 500 V
  Märkstötspänning (U_imp): 4 kV
  Inspänning typ: AC
  Märkström (I_n): 40 A
  Märkjordfelsström: 30 mA
  Villkorlig kortslutningsström (I_nc): 10 kA
  Kortslutningsbrytförmåga Ics (I_cs): 1 kA
  Leakage Current Type: A
  Märkfrekvens (f): 50 / 60 Hz
  Effektförlust: at Rated Operating Conditions per Pole 3.2 W
  Anslutning av matning: Arbitrary
  Elektrisk uthållighet: 10000 cycle
  Antal poler: 4
  Driftskarakteristik: Instantaneous
  Placering av nollplintar: Right
  Montagesätt: DIN rail
  Anslutningskapacitet: Busbar 10 mm², Rigid 25 ... 25 mm²,Flexible 25 ... 25 mm²
  Anslutningsarea: 4 - Multi-Wired 0...25 mm², 1 - Solid-Core 25...25 mm²
  Omgivningstemperatur: -25...55 °C
  Omgivningstemperatur luft: Operation -25...55 °C
  Skyddsform: IP2X
  RoHS-status: Following EU Directive 2011/65/EU
  Miljöinformation: Refer to RoHS
  Maximal spänning UL/CSA: 480Y / 277 V AC
  Short-Circuit Current Rating (SCCR): 30 mA
  Bredd netto: 0.070 m, 4 moduler
