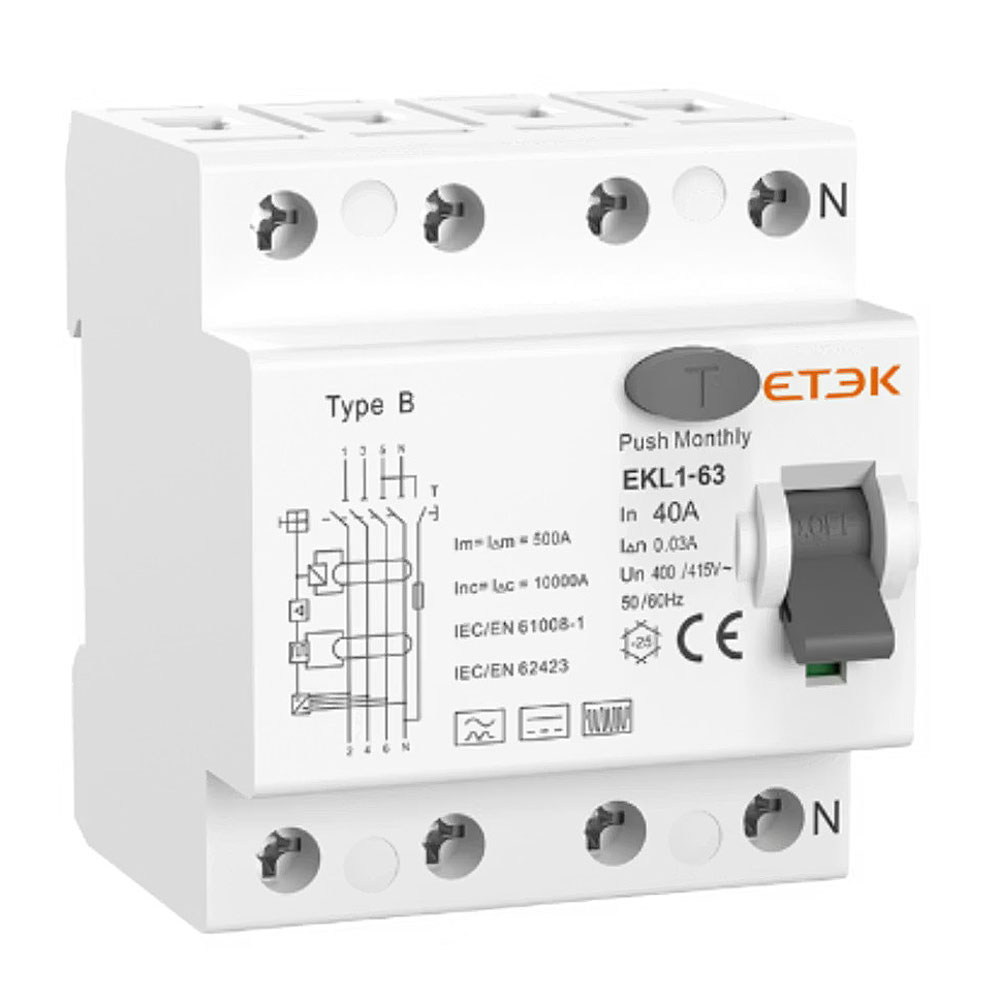

Jordfelsbrytare Typ B 4-pol 40A 30mA

Skillnaden mellan Typ A och Typ B jordfelsbrytare handlar främst om vilka typer av felströmmar de kan upptäcka:

• Typ A
  Känner av växelström (AC) och pulserande likström (DC).
  Används i de flesta vanliga installationer, t.ex. hushåll, belysning och uttag.
• Typ B
  Känner av alla strömtyper – AC, pulserande DC och ren likström (DC).
  Krävs i mer avancerade installationer, t.ex. laddboxar för elbilar, solcellsanläggningar och frekvensomriktare.

Kort sagt:
Typ A räcker för standardinstallationer, medan Typ B behövs där det finns risk för rena likströmsfel.

Teknisk information:

• Standard: IEC/EN61008-1, IEC62423
• Skydd: Jordfelsbrytare
• Utlösningstyp: Elektromagnetisk
• Skyddstyp (jordfelsläckage): Typ B
• Antal poler: 4P(3P+N)
• Märkspänning (Ue): 3P+N 400/415V~
• Märkström (In): 40A
• Märkkänslighetsström (I∆n): 30mA
• Restström avstängningstid (I∆n): ≤ 0,1s
• Märkt bryt- och tillslagsförmåga (I∆m): 500A (In ≤ 50A), 10In (In > 50A)
• Märkfrekvens: 50/60Hz
• Märkt brytförmåga: 10 000A
• SCPD-säkring: 10000
• Märkt impulshållspänning (1.2/50) (Uimp): 4 000V
• Dielektriskt testspänning vid ind. frek. för 1 min: 2,5kV
• Elektrisk livslängd: 2 000 cykler
• Mekanisk livslängd: 4 000 cykler
• Kontaktlägesindikator: Ja
• Skyddsgrad: IP20
• Omgivningstemperatur: -25°C till +40°C, Max. 95% luftfuktighet
• Anslutningstyp för terminaler: Kabel/Stifttyp samlingsskena/Gaffeltyp samlingsskena
• Maximal terminalstorlek för kabel: 25mm²
• Maximalt åtdragningsmoment: 2,5Nm
• Installation: Montering på 35mm DIN-skena
• Möjlig anslutning: Från topp och botten
