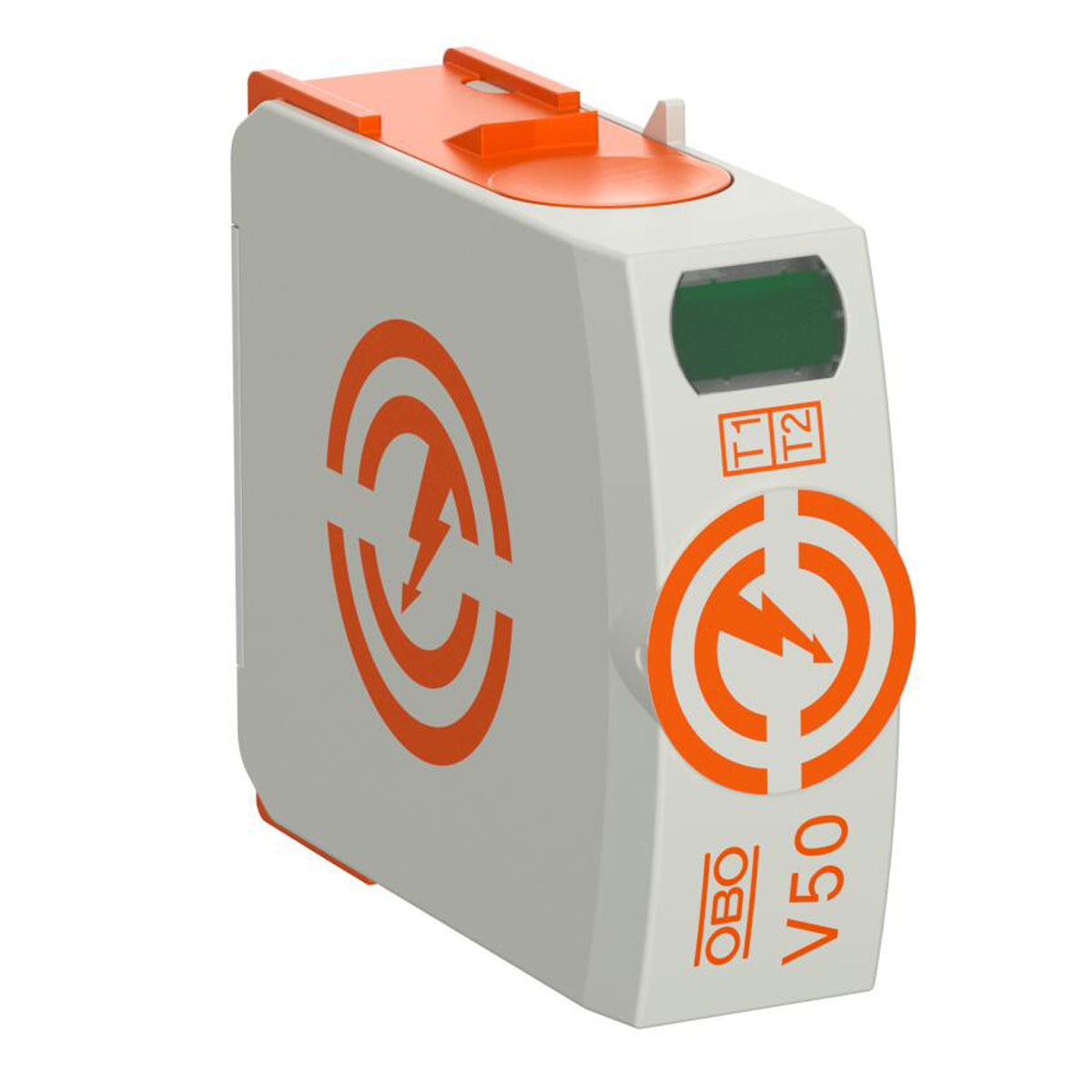

Överdel för komplettering i Multibase eller för utbyte av förbrukad patron.
Patron, överspänningsskydd typ 1+2 • för åskskyddspotentialutjämning VDE 0185-305 (IEC 62305) • blixtströmavledning 12,5 kA (10/350) per pol • modular jackbar avledare med dynamisk frånkopplingsenhet och optisk statusindikator • spärrfunktion med vibrationsskydd och spänningskodning • plast enligt UL 94 V-0
| Blixtstötström (10/350 µs) | 12,5 kA |
|---|
| Dimension | 280V |
|---|
| Driftstemperatur max. | 80 °C |
|---|
| Driftstemperatur min. | -40 °C |
|---|
| Fjärrsignal | nej |
|---|
| Godkännande | VDE, KEMA, UL, ÖVE |
|---|
| Integrerad försäkring | nej |
|---|
| Kapslingsklasser | IP20 |
|---|
| Kapslingsmaterial överspänningsskyddskomponenter | PA UL 94 V-0 |
|---|
| Kortslutningssäkerhet vid max. försäkring på nätsidan | 50 kA eff |
|---|
| Luftfuktighet max. | 95 % |
|---|
| Luftfuktighet min. | 5 % |
|---|
| Märkspänning AC (50/60 Hz) | 230 V |
|---|
| Max avledningsstötström (8/20 µs) | 50 kA |
|---|
| Max. försäkring på nätsidan | 160 A gL/gG |
|---|
| Max. kontinuerlig spänning (L-N) | 280 V |
|---|
| Max. kontinuerlig spänning AC | 280 V |
|---|
| Maximal avledningsstötström (8/20 µs) [L-N] | 50 kA |
|---|
| Maximal försäkring | 160 A |
|---|
| Minsta avstånd | 1,5 mm |
|---|
| Monteringstyp | DIN-skena 35 mm |
|---|
| Nättyp | alla |
|---|
| Nominell avledningsstötström (8/20 µs) | 30 kA |
|---|
| Nominell avledningsstötström (8/20 µs) [L-N] | 30 kA |
|---|
| Normkrav enligt SS-EN 61643-11 | Typ 1+2 |
|---|
| Polantal | 1 |
|---|
| Polutförande | 1 |
|---|
| Reaktionstid | <25 ns |
|---|
| Restspänning [L-N] @ 1 kA | 0,7 kV |
|---|
| Restspänning [L-N] @ 12,5 kA | 1 kV |
|---|
| Restspänning [L-N] @ 5 kA | 0,8 kV |
|---|
| Signalering på enheten | optisk |
|---|
| Spänningsskyddsnivå [L-N] | ≤1,3 |
|---|
| SPD enligt SS-EN 61643-1 | klass I+II |
|---|
| SPD enligt UL 1449 | Typ 4 |
|---|
| Temperaturanvändningsområde max. | 80 °C |
|---|
| Temperaturanvändningsområde min. | -40 °C |
|---|
| TOV-spänning [L-N] - felsäkert läge - 120 min | 440 V |
|---|
| TOV-spänning [L-N] - motståndsläge - 5 s | 335 V |
|---|
| Obo Betterman artnr | 5093508 |
|---|
| EAN / GTIN | 4012196159598 |
|---|
