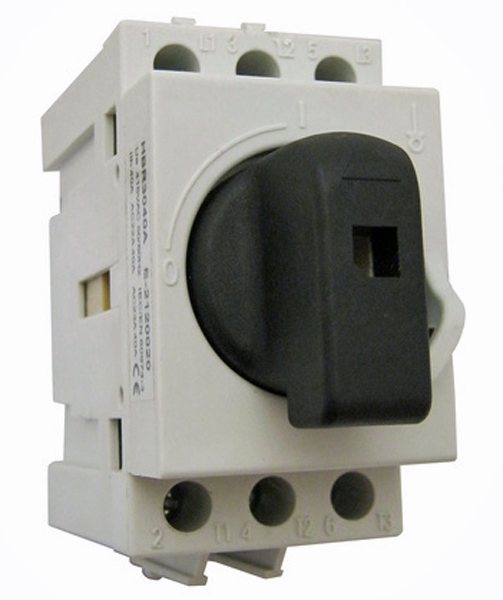

Kompakt lastbrytare med vred, avsedd som huvudbrytare i normcentraler och fördelningar. Brytaren kan även användas som motorbrytare och arbetsbrytare.
Lastbrytare med vred, avsedda som huvudbrytare i normcentraler och fördelningar. Brytarna kan även användas som motorbrytare och arbetsbrytare. För montage på DIN-skena eller skruvmonterad på montageplåt. Låsbara i frånläge samt kan även med modifiering låsas i tilläge.
För montage på DIN-skena eller skruvmonterad på montageplåt. Brytaren är tillverkad av självslocknande material PA66.
OBS! Vi rekommenderar att mejsel PZ2 används till anslutningar.
Teknisk information
Märkström vid 415V & 500V AC: AC21: 40A, AC22: 40A, AC23: 40A
Motorlast vid 400V AC: 15 kW
Brytförmåga: lcw (1s) 600A, lcm 800 A
Spänningshållfasthet: Uimp 8 kV, Ui 800 V
Anslutningsarea: 1,5-16 mm² Cu (ej ändhylsa)
Åtdragningsmoment: 2 Nm
Anmärkning: HBR3040A ersätter HBR3040T. Kan inte förses med hjälpkontakter eller 4e pol.
Medföljer: Anslutningsskruvar för kombi kryss/spår och typ PZ2. Spårmejsel 5,5-6 mm fungerar också bra.
